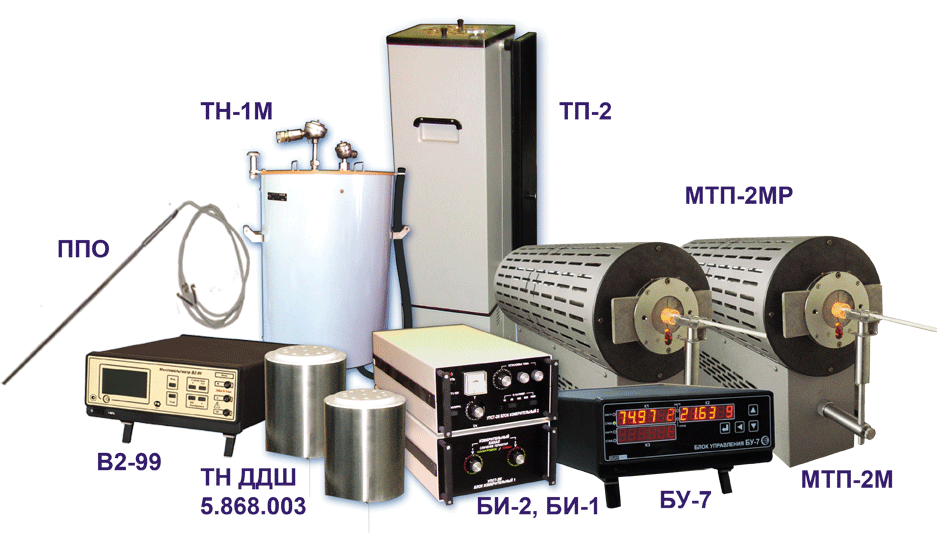

| Установка для поверки и градуировки датчиков температуры УПСТ-2М полностью заменяет серийно выпускаемые установки УПСТ-1, УПСТ-2 и УТТ-6 и обладает следующими преимуществами: - возможностью поверки и градуировки термопреобразователей двумя методами прямого и поэлектродного сличения,
- возможностью поверки и градуировки образцовых термопреобразователей, - меньшими по сравнению с УТТ-6 и УПСТ-2 габаритными размерами и массой блока управления, - универсальностью (блочно-модульная конструкция дает возможность поставки в различной комплектации),
- каждое изделие, входящее в состав УПСТ-2М, может поставляться самостоятельно. В качестве устройств воспроизведения температур в установке для поверки и градуировки датчиков температуры УПСТ-2М используются термостаты и печи. Поставляемые в составе термостатов (кроме нулевого и парового) и печей регуляторы температуры обеспечивают независимое задание и автоматическое поддержание заданных температурных режимов в печах или термостатах, что создает удобство при эксплуатации.
В качестве измерительного прибора используется прецизионный милливольтметр В2-99. При использовании В7-99 c программой автоматизации УПСТ поверка термоэлектрических преобразователей по ГОСТ 8.338-2002 проводится в полуавтоматическом режиме. Программа автоматизации УПСТ формирует протокол поверки. |
| Описание программы автоматизации УПСТ (для В7-99).
Программа руководит действиями пользователя по коммутации входов БИ-1, снимает показания с измерителя В7-99, накапливает данные измерений при проведении поверки и формирует протокол поверки, сохраняя результаты в базе данных для последующего просмотра.
Наряду с прецизионным милливольтметром, печами и термостатами основными элементами установки для поверки и градуировки датчиков температурыУПСТ-2М являются блоки измерительные БИ-1 и БИ-2.
Блок измерительный БИ-1 предназначен для коммутации измерительных цепей при поверке и градуировке преобразователей термоэлектрических.
Блок измерительный БИ-2 предназначен для регулирования тока и коммутации измерительных цепей при поверке и градуировке термопреобразователей сопротивления.
Для уменьшения перепада (градиента) температуры в рабочей зоне печь МТП-2МР-50-500 может использоваться совместно с никелевыми выравнивающими блоками. Предприятие может поставлять выравнивающие блоки, изготовленные по эскизу потребителя, либо блоки-заготовки, в которых потребитель может самостоятельно высверливать отверстия под конкретные датчики температуры.
Рис.1 Блок выравнивающий

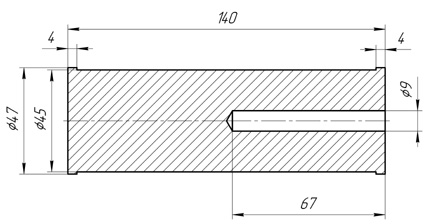

 Рис.2 Остальное - см. рис.1 - Размеры (d, d1),
- взаимное расположение (D),
- количество отверстий (n) - устанавливает потребитель при заказе.

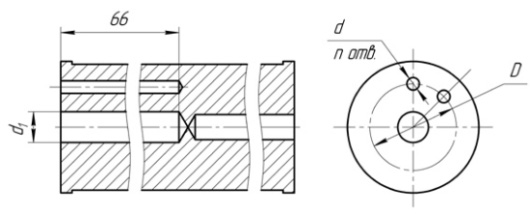

 Рис.3
Остальное - см. рис.1
Пример записи при заказе:
“Установка УПСТ-2М в комплекте: - блок измерительный БИ-1, БИ-2,
- милливольтметр В2-99,
- термостат нулевой ТН-1М,
- термостат паровой ТП-2,
- печь МТП-2МР-50-500 - 2 шт.
- термостат нулевой ДДШ 5.868.003 - 2шт.”
| УПСТ-2М выпускается по ТУ 50-96 ДДШ 1.270.003 ТУ
| Характеристики
| УПСТ-2М |
| Диапазон воспроизводимых температур, °С
| в пределах 0…1200, зависит от термостатов и печей, входящих в состав конкретной УПСТ-2М
|
| Применяемый прецизионный измеритель напряжения | милливольтметр В2-99* |
| Количество одновременно поверяемых (калибруемых, градуируемых) датчиков, шт.: |
| - преобразователей термоэлектрических
| до 8
|
| - термопреобразователей сопротивления | до 10
|
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.1 |
| Температура окружающего воздуха, °С
| 20±5
|
| Питание | ~ 220 В; 50 Гц |
| Габаритные размеры, масса и потребляемая мощность термостатов, печей, милливольтметра В2-99 и др. составных частей УПСТ-2М – см. соответствующие описание в разделе “МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ” * при необходимости вместо В2-99 может использоваться любой тип вольтметра постоянного тока класса точности не более 0,01 на пределе измерения 100 мВ и с разрешающей способностью не более 1 мкВ
|
| Характеристики
| Блок измерительный
|
| БИ-1
| БИ-2
|
Вид климатического исполнения
по ГОСТ 15150-69 | УХЛ4.1 |
| Температура окружающего воздуха, °С
| 20±5
|
| Питание | не требует | ~ 220 В; 50 Гц |
| Потребляемая мощность**, Вт, не более
| -
| 10
|
| Габаритные размеры**, мм, не более | 242х132х470 |
| Масса**, кг, не более
| 5
| 6,5
|
Комплектность УПСТ-2М:
| Наименование оборудования
кол-во примечания
| кол-во
| примечание
|
| Блок измерительный 1 (БИ-1)
| 1
| при работе с преобразователями термоэлектрическими
|
| Блок измерительный 2 (БИ-2)
| 1
| при работе с термопреобразователями сопротивления
|
| Милливольтметр В2-99*
| 1
| Диапазон измеряемых напряжений
постоянного тока -300…+300 мВ
|
| Термостат нулевой ТН-1М
| 1
| Диапазон воспроизводимых температур 0 °С
|
| Термостат паровой ТП-2
| 1
| Диапазон воспроизводимых температур 100 °С
|
| Печь МТП-2МР-50-500
| 2
| Диапазон воспроизводимых температур +100...+1200 °С
|
| Преобразователь термоэлектрический эталонный ППО-2-1000
| 1
| Диапазон измеряемых температур
300...1200 °С
2 разряда, длиной 1000
|
| Термостат нулевой ДДШ 5.868.003
| 2
| Для компенсации холодных концов
|
| Документация
| 1 к-т
|
|
|
Поставляется дополнительно (при необходимости)**
|
| Печь МТП-2МР-70-1000
| Диапазон воспроизводимых температур +100...+1200 °С
|
| Преобразователь термоэлектрический эталонный ППО
| Диапазон измеряемых температур
300...1200 °С
1, 2, 3 разряда
Длиной 1000, 1250, 1600 мм.
|
| Криостат
КР-190-1
КР-40-2
| Диапазон воспроизводимых температур
-190...-60 °С
-40...+40 °С
|
| Термостат регулируемый
ТР-1М-300, ТР-1М-500
ТР-1М-В,
ТР-1М-У1, ТР-1М-У2
| Диапазон воспроизводимых температур +40...+200 °С
+150...+300 °С
+40...+300 °С
|
| Высокотемпературная печь ВТП 1600
| Диапазон воспроизводимых температур +300...+1600 °С
|
| Преобразователь термоэлектрический эталонный ПРО
| Диапазон измеряемых температур
600... 1800 °С
1, 2, 3 разряда
Длиной 1250, 1600 мм
|
| Эталонный термометры сопротивления ЭТС-100
| Диапазон измеряемых температур
-196...0 °С или 0...+660 °С
|
| Устройство дробления льда УДЛ-2
| |
| Выравнивающий блок для печи
МТП-2МР-50-500, длина 140 мм.

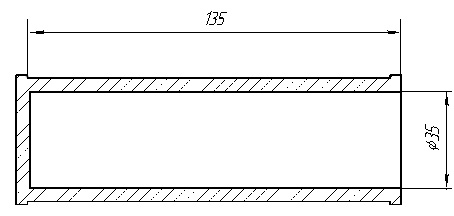

Конструктивное исполнение -00(рис.1)
Конструктивное исполнение -01(рис.2) Конструктивное исполнение -02(рис.3)
|
с одним отверстием для ППО
с отверстиями для ППО и поверяемых датчиков типа стакана
|
| * Возможно использовать измеритель В7-99 с расширенными функциями ПО. ** см. соответствующие описание в разделе “МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ
|
|
