| Назначение Для измерения температуры газообразных и жидких сред и поверхности твердых тел. По рисункам с диаметром от 6 мм и меньше используется кабель (кабельные)
Технические характеристики по ТУ 4211-088-02566540-2010:
|
| ТХА 1107
| ТХК1107
|
| диапазон измеряемых температур, °C
| - 40 ... +1050 см. таблицы
|
| номинальная статическая характеристика
| ХА(К)
| ХК(L)
|
| класс допуска
| 1, 2
|
| показатель тепловой инерции, с
| см. таблицы
|
| материал защитной арматуры
| Ст.12Х18Н10Т; 10Х17Н13М2Т; 10Х23Н18; ХН78Т см. таблицы
|
| материал головки
| алюминий
|
| исполнение рабочего спая
| изолирован, не изолирован
|
| диапазон условных давлений, МПа
| см. таблицы
|

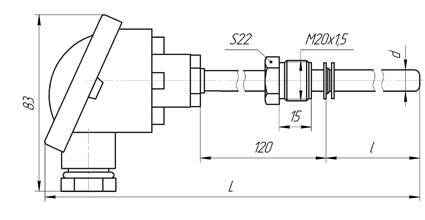

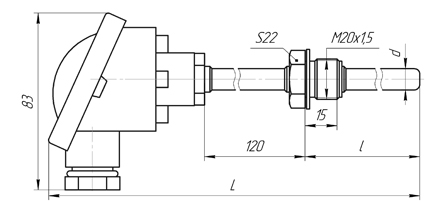

| Рис. 11; Рис.12: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 8, 10 | 1, 2
| 1 | -40 ... +600
| 12Х18Н10Т 10Х17Н13М2Т
|
| 10 | 2 |
| ХА(К) | 8, 10 | 1 | -40 ... +800
| 12Х18Н10Т |
| 10 | 2 | 10Х17Н13М2Т |
| 8, 10 | 1 | - 40 ... +1050
| 10Х23Н18
|
| 10 | 2 |
| Общая длина преобразователя L, мм (L=200+l). |
| Длина монтажной части l, мм: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Показатель тепловой инерции, не более: Для d=10 мм спай изолированный - 30 с, спай неизолированный - 8 с; Для d=8 мм спай изолированный - 20 с, спай неизолированный - 5 с. |
| Условное давление, P = 10 МПа. |

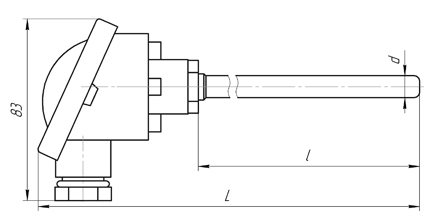

| Рис. 13: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 8, 10 | 1, 2
| 1 | -40 ... +600
| 12Х18Н10Т 10Х17Н13М2Т
|
| 10 | 2 |
| ХА(К) | 8, 10 | 1 | -40 ... +800
| 12Х18Н10Т |
| 10 | 2 | 10Х17Н13М2Т |
| 8, 10 | 1 | - 40 ... +1050
| 10Х23Н18
|
| 10 | 2 |
| Общая длина преобразователя L, мм (L=80+l). |
| Длина монтажной части l, мм: 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Показатель тепловой инерции, не более: Для d=10 мм спай изолированный - 30 с, спай неизолированный - 8 с; Для d=8 мм спай изолированный - 20 с, спай неизолированный - 5 с. |
| Условное давление, P = 0,4 МПа. |

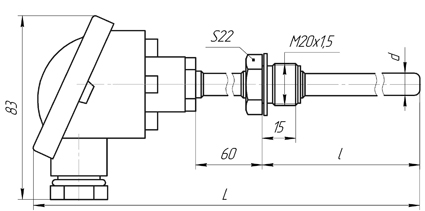

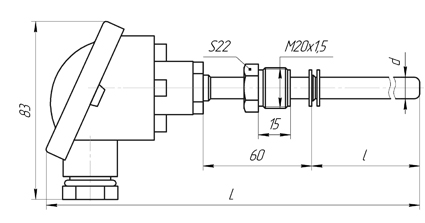

| Рис. 14, Рис. 15: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 8, 10 | 1, 2
| 1 | -40 ... +600
| 12Х18Н10Т 10Х17Н13М2Т
|
| 10 | 2 |
| ХА(К) | 8, 10 | 1 | -40 ... +800
| 12Х18Н10Т |
| 10 | 2 | 10Х17Н13М2Т |
| 8, 10 | 1 | - 40 ... +1050
| 10Х23Н18
|
| 10 | 2 |
| Общая длина преобразователя L, мм (L=140+l) |
| Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Показатель тепловой инерции, не более: Для d=10 мм спай изолированный - 30 с, спай неизолированный - 8 с; Для d=8 мм спай изолированный - 20 с, спай неизолированный - 5 с. Условное давление, P = 10 МПа. |

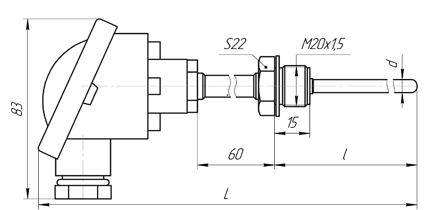

| Рис. 16, Рис. 17: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 3; 5; 6 | 2
| 1 | -40 ... +600
| 12Х18Н10Т |
| 4,6 | 2 |
| ХА(К) | 3; 5; 6 | 1 | -40 ... +800 | 12Х18Н10Т |
| 3; 5; 6 | -40 ... +1000 | ХН78Т |
| 4,6 | 2 | - 40 ... +800 | 12Х18Н10Т |
| Общая длина преобразователя L, мм (L=140+l) |
| Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000 |
| Показатель тепловой инерции, не более: Для d=6 мм спай изолированный - 8 с, спай неизолированный - 5 с; Для d=5 мм спай изолированный - 6 с, спай неизолированный - 4 с; Для d=4,6 мм спай изолированный - 4 с, спай неизолированный - 3 с; Для d=3 мм спай изолированный - 2,5 с, спай неизолированный - 2 с. |
| Условное давление, P = 10 МПа. |

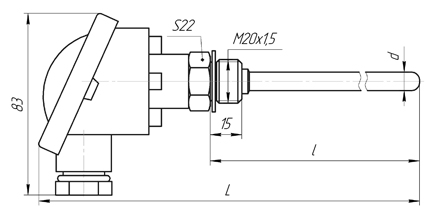

| Рис. 18: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 8, 10 | 1, 2
| 1 | -40 ... +600
| 12Х18Н10Т 10Х17Н13М2Т
|
| 10 | 2 |
| ХА(К) | 8, 10 | 1 | -40 ... +800
| 12Х18Н10Т |
| 10 | 2 | 10Х17Н13М2Т |
| 8, 10 | 1 | - 40 ... +1050
| 10Х23Н18
|
| 10 | 2 |
| Общая длина преобразователя L, мм (L=85+l) |
| Длина монтажной части l, мм: 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Показатель тепловой инерции, не более: Для d=10 мм спай изолированный - 30 с, спай неизолированный - 8 с; Для d=8 мм спай изолированный - 20 с, спай неизолированный - 5 с. |
| Условное давление, P = 10 МПа. |

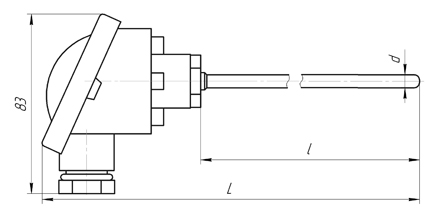

| Рис. 19, Рис. 20: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 3; 5; 6 | 2
| 1 | -40 ... +600
| 12Х18Н10Т |
| 4,6 | 2 |
| ХА(К) | 3; 5; 6 | 1 | -40 ... +800 | 12Х18Н10Т |
| 3; 5; 6 | -40 ... +1000 | ХН78Т |
| 4,6 | 2 | - 40 ... +800 | 12Х18Н10Т |
| Рис. 19: Общая длина преобразователя L, мм (L=90+l); Рис. 20: Общая длина преобразователя L, мм (L=85+l). |
| Длина монтажной части l, мм: 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000 |
| Показатель тепловой инерции, не более: Для d=6 мм спай изолированный - 8 с, спай неизолированный - 5 с; Для d=5 мм спай изолированный - 6 с, спай неизолированный - 4 с; Для d=4,6 мм спай изолированный - 4 с, спай неизолированный - 3 с; Для d=3 мм спай изолированный - 2,5 с, спай неизолированный - 2 с. |
| Условное давление, P = 10 МПа. |

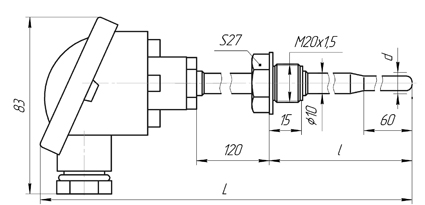

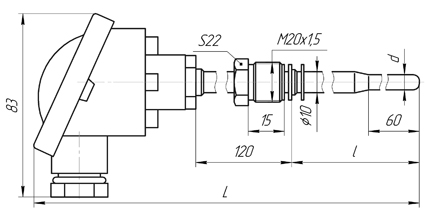

| Рис. 21, Рис. 22: |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |
| ХК(L) | 8, 10 | 1, 2
| 1 | -40 ... +600
| 12Х18Н10Т 10Х17Н13М2Т
|
| 10 | 2 |
| ХА(К) | 8, 10 | 1 | -40 ... +800
| 12Х18Н10Т |
| 10 | 2 | 10Х17Н13М2Т |
| 8, 10 | 1 | - 40 ... +1050
| 10Х23Н18
|
| 10 | 2 |
| Общая длина преобразователя L, мм (L=200+l). |
| Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Показатель тепловой инерции, не более: Для d=10 мм спай изолированный - 30 с, спай неизолированный - 8 с; Для d=8 мм спай изолированный - 20 с, спай неизолированный - 5 с. |
| Условное давление, P = 10 МПа. |
| |
| НСХ | Диаметр монтажной части | Класс допуска | Количество чувствительных элементов | Рабочий диапазон температур, °С | Материал защитной арматуры |

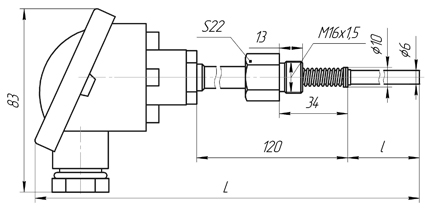

| Рис. 24:
|
| ХК(L) | 6 | 1, 2
| 1
| -40 ... +400
| 12Х18Н10Т
|
| ХА(К) |
| Общая длина преобразователя L, мм (L=200+l). |
| Длина монтажной части l, мм: 10, 32, 60, 80, 100, 120, 160, 200, 250, 320, 500 |
| Показатель тепловой инерции, не более: спай изолированный - 20 с, спай неизолированный - 6 с. |

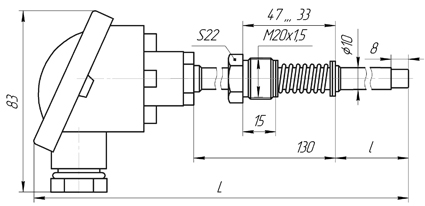

| Рис. 25: |
| ХК(L) | 10/8,5 | 2
| 1,2
| -40 ... +600 | 12Х18Н10Т
|
| ХА(К) | -40 ... +800 |
| Общая длина преобразователя L, мм (L=200+l). |
| Длина монтажной части l, мм: 10, 20, 40, 60, 80, 100, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| Показатель тепловой инерции, не более: спай изолированный - 30 с, спай неизолированный - 8 с. |

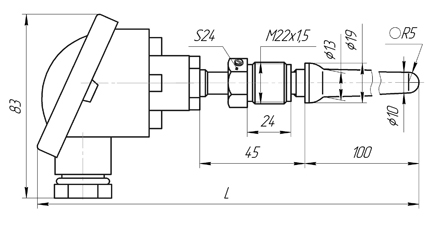

| Рис. 26:
|
| ХК(L) | 10 | 1,2
| 1,2
| -40 ... +600 | 12Х18Н10Т
|
| ХА(К) | -40 ... +800 |
| Общая длина преобразователя L = 200 мм. |
| Показатель тепловой инерции, 50 с, не более. |
| Условное давление, P = 10 МПа. |
| Масса, не более 450 г. |
| | Порядок записи при заказе: ТХА 1107 - Х-Х-Х-2*ХХ(Х)-Х-Н-Х-(Х...Х)-Т2 1 2 3 4 5 6 7 8 9 10 1. Тип 2. Номер рисунка 3. Длина монтажной части l, мм 4. Диаметр монтажной части d, мм 5. Количество чувствительных элементов (при наличии двух) и условное обозначение НСХ 6 Класс допуска 7. Изоляция спая: Н - не изолирован (изолированный спай не указывается) 8. Материал защитной арматуры 9. Рабочий диапазон температур, °С 10. Вид климатического исполнения. Пример записи при заказе: «ТХА 1107-13-320-10-2* ХА(К)-2-10Х23Н18-(-40 ... +1050)-Т2»  Рис. 11  Рис. 12  Рис. 13  Рис. 14  Рис. 15  Рис. 16 - кабельные  Рис. 17 - кабельные  Рис. 18 - не кабельные, Рис. 19 - кабельные  Рис. 20  Рис. 21  Рис. 22  Рис. 24  Рис. 25  Рис. 26
|
