Назначение:
для измерения температур в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
Технические характеристики по ТУ 50-91 ДДШ 2.821.004ТУ: средняя наработка до отказа при: -номинальных температурах - 6000 ч -остальные характеристики см. сводная таблица
| Технические характеристики | ТПП | ТПР |
| Диапазон измеряемых температур, °C
| 0 …+1300
| +600 … +1600
+600 ... +1700
|
| Номинальная статическая характеристика
| ПП(S)
| ПР(В)
|
| Класс допуска
| 2
| 2, 3
|
| Показатель тепловой инерции, с
| 90
|
| Степень защиты от пыли и воды
| IP54
|
| Материал защитной арматуры
| керамика
|
| Изоляция рабочего спая
| +
|
| Диапазон условных давлений, МПа
| -
|
| Материал электродов
| (+) Пр-10 Ø0,5
(-) ПлТ Ø0,5
| (+) Пр-30 Ø0,5 (-) Пр-6 Ø0,5
|
| Устойчивость к вибрации
| группа исп. L3
|
| Вид климатического исполнения
| УЗ, ТВ2
| УЗ, ТВ2
|

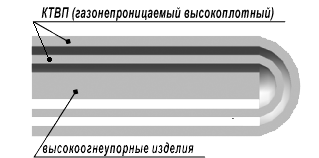

|  ТПР2.821.005 Материал защитной арматуры: Газонепроницаемая высокоплотная керамика.
|
| Пример записи при заказе:
«Преобразователь термоэлектрический ТПП 2 821 004 03» «Преобразователь термоэлектрический ТПР 2 821 005 03»
По дополнительному требованию заказчика защитная арматура из стали 12Х18Н10Т и корундовый чехол могут быть выполнены из сталей ХН45Ю, 10Х23Н18, ХН78Т, 15Х25Т и (или) увеличена длина (l) КВПТ-части. Преобразователи термоэлектрические платинородий-платиновые ТПП 2 821 004 (0…+1300°C)

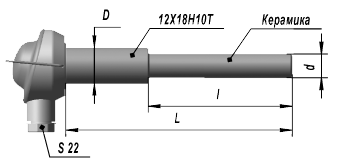

|  Рис.1 ТПП 2 821 004 (с Т ° 0 ... +1300°С) |
| Конструктивное исполнение
| Размеры, мм
| Масса, кг
|
| Класс допуска - 2
| l | L | d | D |
| .004 | | | 8 | 14 | |
| 00 | 250 | 320 | 0,414 |
| 01 | 400 | 500 | 0,464 |
| 02 | 500 | 20 | 30 | 0,904 |
| 03 | 800 | 1,749
|
| 04 | 1000 | 2,345
|
| 05 | 1250 | 2,980
|
| 06 | 1600 | 3,597
|
| 07 | 2000 | 4,303
|
|
Преобразователи термоэлектрические платинородиевые ТПР 2 821 005, ТПР 2 821 006 (+600…+1600°C)

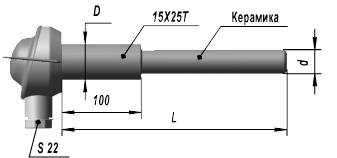

| Рис.1 ТПР 2 821 005 ТПР 2 821 006 (-00 ... -07) (с Т° +600 ... +1600°С)
|
| Конструктивное исполнение
| Размеры, мм
| Масса, кг
|
| Класс допуска - 2
| Класс допуска - 3
| L | l | D | d |
| .005 | .005 | | | 14 | 8 | |
| 00 | 00 | 320 | 320 | 0,414 |
| 01 | 01 | 500 | 400 | 0,464 |
| 02 | 02 | 500 | 30 | 20 | 0,904 |
| 03 | 03 | 800 | 1,749
|
| 04 | 04 | 1000 | 2,345
|
| 05 | 05 | 1250 | 2,980
|
| 06 | 06 | 1600 | 3,597
|
| 07 | 07 | 2000 | 4,303
|
|
Преобразователи термоэлектрические платинородиевые ТПР 2 821 006 (+600…+1700°C)
 ТПР 2 821 006 (-08 ... -15) (с Т° +600 ... +1700°С)
|
| Конструктивное исполнение
| Размеры, мм
| Диапазон температур
|
| Класс допуска - 2
| L | D | d |
| .006 | | 30 | 20 | +600…+1700 |
| 08 | 320 |
| 09 | 400 |
| 10 | 500 |
| 11 | 800 |
| 12 | 1000 |
| 13 | 1250 |
| 14 | 1600 |
| 15 | 2000 |
|
___________________________________________________________________________________________________________________________
|
| Свидетельство об утверждении типа средств измерений RU.C.32.000.A № 18415, Регистрационный № 13375-04. Сертифицированы в Республике Беларусь № РБ 03 10 1527 10
|
|
