| Назначение:

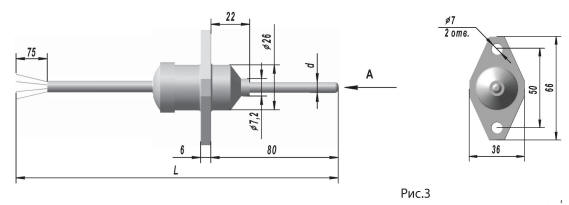

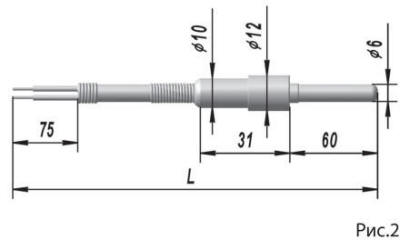

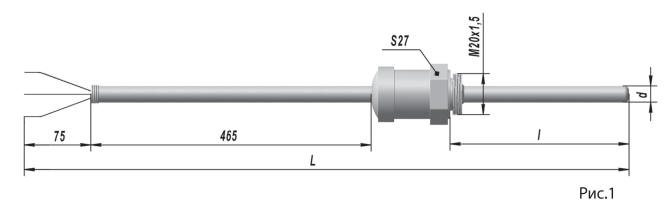

Для измерения температуры жидких и газообразных сред (рис. 1), твердого тела (рис.2), воздуха грузовых изотермических вагонов (рис.3).

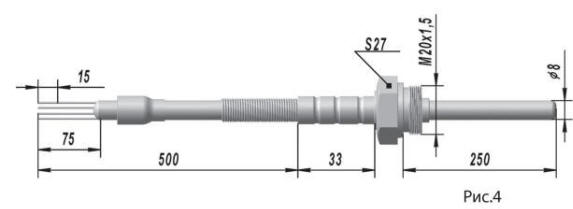

ТСМ 9203-36 по рис.4 с маслостойким кабелем до +50°С
Технические характеристики по ТУ 4211-093-02566540-2011 Способ крепления - неподвижный штуцер, фланец, спец. гнездо.
Пример записи при заказе: «ТСП 9203-01 ТУ 4211-093-02566540-2011»
Термопреобразователи сопротивления ТСП 9203, ТСМ 9203 поставляются без наконенчников.
|
| Технические характеристики
| ТСП 9203
| ТСМ 9203
|
| диапазон измеряемых температур, °C
| -50...+300 *
| -50...+180 *
|
| номинальная статическая характеристика
| 50П , 100П
| 50М , 100М
|
| класс допуска
| А,В
| В,С
|
| время термической реакции, с
| 8 - для 06; 30 - для 08
|
| степень защиты от пыли и воды
| IP55
|
| материал защитной арматуры
| Ст.12Х18Н10Т
|
| номинальное значение a, °C-1; (W100)
| 0,00391; (1,3910)
| 0,00428; (1,4280)
|
| диапазон условных давлений,МПа
| 0,4 - для 06; 0,1 - для 08
|
| устойчивость к вибрации
| группа исп. N3
|
| вид климатического исполнения
| У2, Т2
|
| Масса, кг, не более
| 0,11.4,00
|
| Средняя наработка до отказа, ч
| 70000
| 100000
|
| * см. таблицы конструктивных исполнений
|
|
| |
|
|
|
|
|
|
| ТСМ 9203, Класс допуска В, Рис.4, Среда использования: жидкость и газы. Диапазон измеряемых температур: -50...+150 °С
|
| Конструктивное исполнение
| Сх.4
| НСХ
| Масса, кг
|
| -36
| 4
| 50М
| 0,25
|
|
|
| ТСП 9203, Класс допуска А, рис. 1, d = 8мм., Диапазон измеряемых температур, °С: -50...+150, Среда использования: жидкости и газы
|

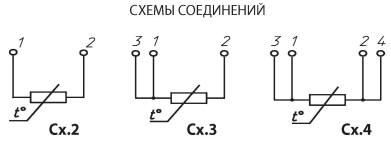

| Схема 3
| Схема 4
| НСХ
| Размеры, мм
| Масса, кг
|
| l
| L
|
| -09
| -48
| 50П
| 80
| 656
| 0,12
|
| -10
| -49
| 100
| 676
| 0,13
|
| -11
| -50
| 120
| 696
| 0,14
|
| -12
| -51
| 160
| 736
| 0,15
|
| -13
| -52
| 200
| 776
| 0,16
|
| -14
| -53
| 250
| 826
| 0,18
|
| -15
| -54
| 320
| 896
| 0,22
|
| -16
| -55
| 500
| 1076
| 0,31
|
| -27
| -72
| 100П
| 80
| 656
| 0,12
|
| -28
| -73
| 100
| 676
| 0,13
|
| -29
| -74
| 120
| 696
| 0,14
|
| -30
| -75
| 160
| 736
| 0,15
|
| -31
| -76
| 200
| 776
| 0,16
|
| 32
| -77
| 250
| 826
| 0,18
|
| -33
| -78
| 320
| 896
| 0,22
|
| -34
| -79
| 500
| 1076
| 0,31
|
|
| ТСП 9203, класс допуска В, рис. 1, d = 8мм., Диапазон измеряемых температур, °С: -50.. .+150, Среда использования: жидкостии газы
|
| Схема 2
| Схема 3
| Схема 4
| НСХ
| Размеры, мм
| Масса, кг
|
| l
| L
|
| -00
| -64
| -56
| 50П
| 80
| 656
| 0,12
|
| -01
| -65
| -57
| 100
| 676
| 0,13
|
| -02
| -66
| -58
| 120
| 696
| 0,14
|
| -03
| -67
| -59
| 160
| 736
| 0,15
|
| -04
| -68
| -60
| 200
| 776
| 0,16
|
| -05
| -69
| -61
| 250
| 826
| 0,18
|
| -06
| -70
| -62
| 320
| 896
| 0,22
|
| -07
| -71
| -63
| 500
| 1076
| 0,31
|
| -18
| -88
| -80
| 100П
| 80
| 656
| 0,12
|
| -19
| -89
| -81
| 100
| 676
| 0,13
|
| -20
| -90
| -82
| 120
| 696
| 0,14
|
| -21
| -91
| -83
| 160
| 736
| 0,15
|
| -22
| -92
| -84
| 200
| 776
| 0,16
|
| -23
| -93
| -85
| 250
| 826
| 0,18
|
| -24
| -94
| -86
| 320
| 896
| 0,22
|
| -25
| -95
| -87
| 500
| 1076
| 0,31
|
|
| ТСП 9203, Класс допуска А, В, Рис. 1, d = 6мм., Диапазон измеряемых температур, °С: -50...+250, Среда использования: жидкостии газы
|
| Конструктивное исполнение
| Схема
| НСХ
| Размеры, мм
| Масса, кг
|
| Класс допуска А
| Класс допуска В
| l
| L
|
| -
| -08
| 2
| 50П
| 100
| 676
| 0,11
|
| -17
| -98
| 3
|
| -96
| -97
| 4
|
| -
| -26
| 2
| 100П
|
| -35
| -101
| 3
|
| -99
| -100
| 4
|
|
| ТСП 9203, класс допуска А, В; Рис. 2; 3; Среда использования: Воздух изотермических вагонов, твердое тело
|
| Конструктивное исполнение
Класс допуска
| Рис
| Схема
| НСХ
| Размеры, мм
| Масса, кг
| Диапазон измеряемых температур, °С
|
| l
| L
| d
|
| А
| В
|
| -36
| -41
| 3
| 4
| 100П
| 80
| 530
| 6
| 0,15
| -50...+150
|
| -37
| -42
| 3080
| 0,60
|
| -38
| -43
| 4580
| 0,80
|
| -39
| -44
| 16080
| 3,00
|
| -40
| -45
| 20080
| 4,00
|
| -
| -46
| 2
| 2
| 50П
| 60
| 820
| 0,12
| 0...+300
|
| -
| -47
| 100П
| 0,12
|
|
| ТСМ 9203, Рис.1, d=8, Среда использования: жидкость и газы. Диапазон измеряемых температур: для класса В (-50...+ 150 °С) для класса С (-50...+180 °С)
|
| Класс допуска В
| Класс допуска С
| НСХ
| Размеры, мм
| Масса, кг
|
| Сх.3
| Сх.4
| Сх.3
| Сх.4
|
| l
| L
|
| -00
| -37
| -09
| -45
| 50М
| 80
| 656
| 0,12
|
| -01
| -38
| -10
| -46
| 100
| 676
| 0,13
|
| -03
| -39
| -12
| -47
| 120
| 696
| 0,14
|
| -04
| -40
| -13
| -48
| 160
| 736
| 0,15
|
| -05
| -41
| -14
| -49
| 200
| 776
| 0,16
|
| -06
| -42
| -15
| -50
| 250
| 826
| 0,18
|
| -07
| -43
| -16
| -51
| 320
| 896
| 0,22
|
| -08
| -44
| -17
| -52
| 500
| 1076
| 0,31
|
| -18
| -53
| -27
| -61
| 100М
| 80
| 656
| 0,12
|
| -19
| -54
| -28
| -62
| 100
| 676
| 0,13
|
| -21
| -55
| -30
| -63
| 120
| 696
| 0,14
|
| -22
| -56
| -31
| -64
| 160
| 736
| 0,15
|
| -23
| -57
| -32
| -65
| 200
| 776
| 0,16
|
| 24
| -58
| -33
| -66
| 250
| 826
| 0,18
|
| -25
| -59
| -34
| -67
| 320
| 896
| 0,22
|
| -26
| -60
| -35
| -68
| 500
| 1076
| 0,31
|
|
| ТСМ 9203, Рис.1, d=6, Среда использования: жидкость и газы. Диапазон измеряемых температур: для класса В (-50...+ 150 °С) для класса С (-50...+ 180 °С)
|
| Класс допуска В
| Класс допуска С
| НСХ
| Размеры, мм
| Масса, кг
|
| Сх.3
| Сх.4
| Сх.3
| Сх.4
| l
| L
|
| -77
| -69
| -92
| -84
| 50М
| 80
| 656
| 0,11
|
| -02
| -70
| -11
| -85
| 100
| 676
| 0,11
|
| -78
| -71
| -93
| -86
| 120
| 696
| 0,12
|
| -79
| -72
| -94
| -87
| 160
| 736
| 0,13
|
| -80
| -73
| -95
| -88
| 200
| 776
| 0,15
|
| -81
| -74
| -96
| -89
| 250
| 826
| 0,17
|
| -82
| -75
| -97
| -90
| 320
| 896
| 0,20
|
| -83
| -76
| -98
| -91
| 500
| 1076
| 0,26
|
| -107
| -99
| -122
| -114
| 100М
| 80
| 656
| 0,11
|
| -20
| -100
| -29
| -115
| 100
| 676
| 0,11
|
| -108
| -101
| -123
| -116
| 120
| 696
| 0,12
|
| -109
| -102
| -124
| -117
| 160
| 736
| 0,13
|
| -110
| -103
| -125
| -118
| 200
| 776
| 0,15
|
| -117
| -104
| -126
| -119
| 250
| 826
| 0,17
|
| -112
| -105
| -127
| -120
| 320
| 896
| 0,20
|
| -113
| -106
| -128
| -121
| 500
| 1076
| 0,26
|
|
_____________________________________________________________________________________________________________________
|
| Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12 Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
|
|
