ЛОГГЕР ЦИФРОВЫХ ДАТЧИКОВ ЛЦД-1/100-СД и ЛЦД-1/100-РМ

Версия для печати

Руководство по эксплуатации МКСН.405544.018 РЭ

Осуществляем периодическую поверку. Межповерочный интервал 2 года.

Назначение:

Логгер цифровых датчиков ЛЦД-1/100 предназначен для автономного считывания результатов измерения температуры с датчиков температуры многозонных цифровых МЦДТ (далее – термокоса) с заданной периодичностью и измерения времени. Логгер выпускается в двух исполнениях:

ЛЦД-1/100-СД — обеспечивает считывание и сохранение результатов измерения температуры на карту памяти формата microSD, передача данных на ПК посредством карт-ридера;

ЛЦД-1/100-РМ — обеспечивает считывание и сохранение результатов измерения температуры в энергонезависимой памяти, передача данных на ПК посредством радиоканала. ЛЦД-1/100-РМ относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт), согласно п. 22 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2004 г № 539.

Область применения:

- геотехнический мониторинг;

- метеорология;

- машиностроение;

- строительство;

- энергетика;

- нефтепроводы и др.

Тип прибора: логгер температуры датчиков многозонных цифровых.

Условия эксплуатации:

-Температура воздуха при долговременной эксплуатации, оС	минус 40...+40
- Относительная влажность воздуха при 35 оС, %	85

ЛЦДТ-1/100 выпускаются по МКСН.405544.018 ТУ
Габаритные размеры, мм, не более	ø26 х 210
Масса логгера, кг, не более	0,35
Напряжение питания постоянного тока, В	3,6
Ток потребления в режиме ожидания, мА, не более	0,005
Период проведения измерений (настраивается пользователем), часов:	от 1 до 99
Количество датчиков в термокосе	от 1 до 100
Длина термокосы (расстояние от логгера до последнего датчика), м, не более	100
Электрическая емкость термокосы, пФ, не более	15 000
Время непрерывной работы без замены элемента питания, лет*, не менее	3
Суточный ход часов в нормальный условиях, с/сут, не более	±10
Суточный ход часов во всем диапазоне рабочих температур и влажности , с/сут , не более	±25
Запись результатов измерений, интерфейс: - ЛЦД-1/100-СД - ЛЦД-1/100-РМ	карта памяти microSD, USB карт-ридер энергонезависимая память, радиоканал
Полоса радиочастот ЛЦД-1/100-РМ, МГц	433,2...434,6
Шаг частотных каналов ЛЦД-1/100-РМ, МГц	0,2
Мощность передатчика ЛЦД-1/100-РМ, мВт, не более	10
Устойчивость к вибрации по ГОСТ Р 52931-2008 (группа исполнения)	N1
Степень защиты от пыли и воды по ГОСТ 14254-96	IР65
Средняя наработка до отказа, часов	35000
Средний срок службы, лет	7
* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений.

ЛЦД-1/100-СД

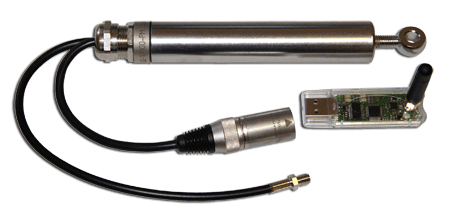

ЛЦД-100-РМ с переходником USB/PM

При проведении мониторинга температуры труднодоступных, удаленных от промышленной инфраструктуры объектов возникает потребность в приборах, способных автономно, в течение длительного периода времени, собирать и сохранять данные о температуре – автономных логгерах температуры. Функционирование таких приборов обычно осуществляется от встроенного элемента питания с расширенным диапазоном допустимых температур эксплуатации, сохранение данных в энергонезависимой памяти.

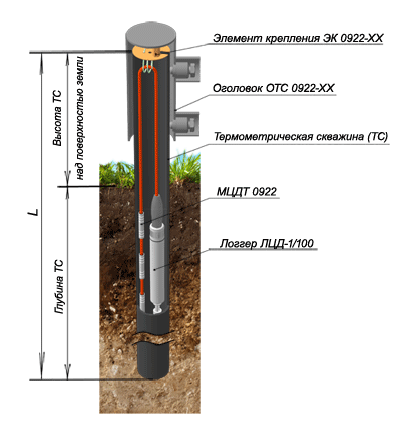

Схема установки логгера и термокосы в термометрической скважине.

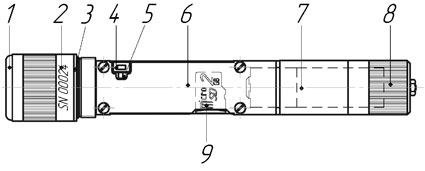

ЛЦД-1/100-СД

ЛЦД-1/100-РМ

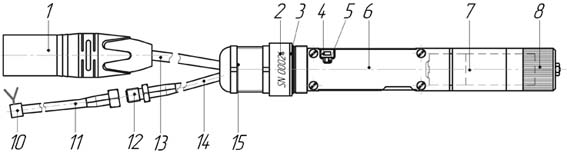

1 – разъем для подключения термокосы

2 – серийный номер логгера

3 – прокладка

4 – кнопка "TEST"

5 – светодиод

6 – защитная крышка платы

7 – батарейный отсек

8 – крышка батарейного отсека

9 – разъем для карты памяти

10 – антенна

11 – радиочастотный кабель антенны

12 – антенный разъем

13 – кабель для подключения термокосы

14 – радиочастотный кабель логгера

15 – кабельный ввод

Рисунок 1. ЛЦД-1/100 без защитного кожуха

Компактные размеры (диаметр 25 мм, длина 210 мм) позволяют устанавливать логгер непосредственно в термометрическую скважину. Диапазон температур окружающего воздуха при долговременной эксплуатации логгера от -40 до +40 °С, при эксплуатации в более жестких климатических условиях логгер размещается в термометрической скважине ниже уровня грунта на 0,5– 1 м, где температурные условия значительно мягче. Крепление логгера осуществляется за хвостовик на кожухе, либо любым другим удобным способом за корпус логгера. Термокосы массой до 3 кг могут удерживаться в разъеме логгера только за счет встроенного фиксатора, для термокос большей массы предусмотрено дополнительное крепление.

Логгер работает от литиевого элемента питания типоразмера АА, расчетное время работы логгера без замены элемента питания, при условии соблюдения допустимых температур эксплуатации, приведено на рисунке 2.

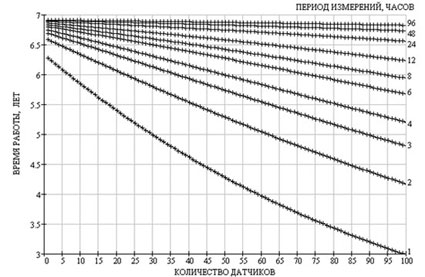

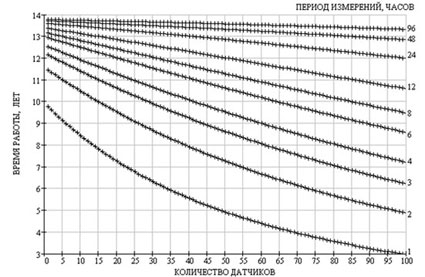

Рисунок 2. Расчетное время работы логгера ЛЦД-1/100

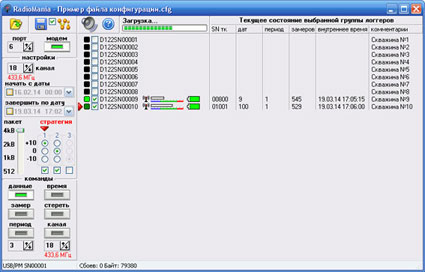

Рисунок 4. Сервисное программное обеспечение

Комплектность

Наименование	Количество		Примечание
ЛЦД-1/100	- СД	- РМ
Логгер цифровых датчиков ЛЦД-1/100	1 шт.
Руководство по эксплуатации МКСН.405544.018 РЭ	1 экз.
Паспорт МКСН.405544.018 ПС	1 экз.
Элемент питания ER14505 (Li-SOCl2), тип АА, 3.6 В	1 шт.		Установлен в батарейный отсек логгера
Карабин DIN5299 D6x60	1 шт.
Прокладка МКСН.754175.017	2 шт.		Одна прокладка установлена на корпус
Карта памяти microSD SP002GBSDT000V10	1 шт.	-
Карт-ридер FCR-MRG2 USB microSDHC Card Reader	1 шт.	-	По отдельной заявке
Компакт-диск CD-R с: ПО Viper 643.02566540.00010-01; ПО RadioMania.	-	1 шт.
Переходник S-332 (SMA-M розетка / SMA-M розетка)	-	1 шт.	Для исполнения ЛЦД-1/100-РМ-В

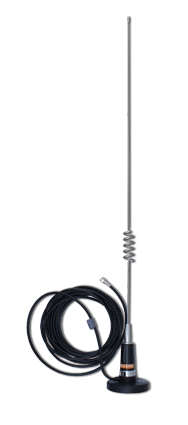

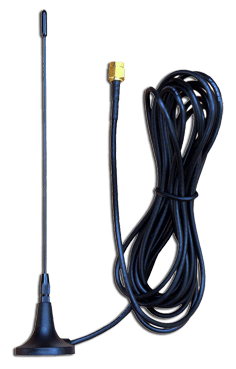

Антенна	-	1 шт.	По отдельной заявке
Переходник USB/РМ МКСН.467141.003	-	1 шт.	По отдельной заявке

Логгеры имеют встроенную систему диагностики неисправностей электроники, термокосы, карты памяти и элемента питания, которая позволяет убедиться нормальном функционировании прибора перед установкой на объекте. Замена термокосы, карты памяти или элемента питания, подключение антенны может осуществляться на месте установки логгера, без использования каких либо инструментов.

Наиболее актуальная область применения логгеров – геотехнический мониторинг температуры грунтов в местах расположения объектов нефтегазового комплекса, зданий и сооружений, объектов транспортной инфраструктуры в северных районах России, так как надежность и безопасность их строительства и функционирования во многом определяется эффективностью систем мониторинга температуры грунтов.

ЛЦД-1/100-СД сохраняет данные на карту памяти формата microSD, отформатированную в файловой системе FAT16, перенос данных на ПК осуществляется с помощью стандартного карт-ридера. Максимального размера файла, ограниченного в FAT16 2 Гбайт, достаточно для записи данных на протяжении 10 и более лет. При обращении к карте памяти логгер ищет в корневом каталоге файл с соответствующим его серийному номеру именем. Если файл существует, логгер проверяет имя файла на наличие флага обновления текущего времени и изменения периода измерений. Если файл не найден, логгер создает в корневом каталоге новый файл с уникальным именем, содержащим серийный номер логгера и текущий период измерений. Данные в файле защищаются электронной подписью, рассчитываемой логгером по определенному алгоритму, при внесении изменений в данные выдается соответствующее предупреждение. Так как файл логгера имеет обычный текстовый формат, для просмотра и обработки данных могут использоваться не только специализированные программы, но и многие другие, поддерживающие данные в текстовом формате, например Notepad, Word, Excel.

Система хранения данных в виде файлов с именами, содержащими уникальный серийный номер логгера, позволяет организовывать архивы большого размера, и с определенностью знать, с какого прибора, с какой термокосы и в какой период времени собраны данные.

Файл данных ЛЦД-1/100-РМ расположен во внутренней энергонезависимой памяти логгера, передача данных на ПК осуществляется посредством радиоканала. Управление ЛЦД-1/100-РМ осуществляется одновременно для группы логгеров, расположенных в пределах зоны уверенного приема в заданном частотном канале. Каждый логгер имеет радиопозывной, состоящий из идентификационного кода типа приборов и уникального серийного номера логгера. Логгеры с определенной периодичностью сканируют радиоэфир в заданном частотном канале, при удачном приеме радиопозывного и следующей за ним команды логгер выполняет ее и передает подтверждение. Радиопозывные группы логгеров и номер частотного канала сохраняются в текстовом конфигурационном файле. Обмен информацией по радиоканалу осуществляется посредством ПК, переходника USB/PM (рис. 3) и сервисного программного обеспечения (рис.4). В мобильном варианте необходимое оборудование состоит из ноутбука с подключенным переходником USB/PM и выносной антенны с магнитным креплением, установленной на крыше транспортного средства. Загруженные на ПК данные сохраняются в файл в текстовом формате, аналогичном ЛЦД-1/100-СД.

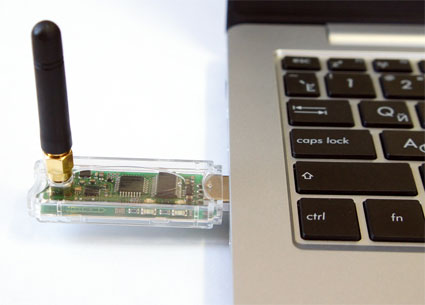

Рисунок 3. Переходник USB/PM

Пример записи логгера при заказе: «Логгер цифровых датчиков ЛЦД-1/100-СД МКСН.405544.018 ТУ»
	└────┼─────────────┼──────────── Тип логгера └─────────────┼──────────── Исполнение логгера └──────────── Обозначение ТУ
«Логгер цифровых датчиков ЛЦД-1/100-РМ-Р-L1-L2 МКСН.405544.018 ТУ»
	- Р - SMA-M розетка обжимная на кабель RG-58/U; - L1 - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10 м, шаг 0,5 м); - L2 - длина радиочастотного кабеля логгера, м (от 0,5 до 10 м, шаг 0,5 м).
	Пример записи антенны при заказе: «Антенна Х2-В-L3» Х2 - тип антенны; В - SMA-M вилка обжимная на кабель RG-58/U; L3 - длина радиочастотного кабеля антенны, м (от 0,5 до 10 м, шаг 0,5 м). Длины кабеля логгера и радиочастотного кабеля антенны
