| Назначение:
Микропроцессорные регуляторы температуры РТ-10 предназначены для измерения, индикации и регулирования температуры различных объектов. Выходные сигналы:
3 независимые контактные группы реле - ~242 В, 5 А
| |

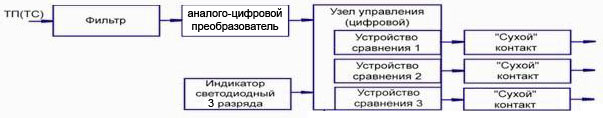

| Структура микропроцессорного регулятора температуры РТ-10
|
|
| Характеристики | Микропроцессорный регулятор температуры РТ-10 |
| Тип датчика, в зависимости от исполнения
| ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),
ТСМ (50М, 100М; α=0,00391 ºC-1),
ТСП (50П, 100П; α=0,00391 ºC-1)
|
| Диапазон измеряемых температур,°С | по типу датчика |
| Вид индикации | цифровая светодиодная, 2 индикатора по 3 разряда (высота цифр 14 мм) |
| Разрешающая способность индикации, °С | 1 |
| Пределы допускаемой основной абсолютной погрешности, °С | см. таблицу 1 |
| Количество каналов измерения | 1 |
| Количество каналов регулирования | 3 |
| Закон регулирования | 2-х, 3-х позиционный |
| Уставки | 3 независимых набора |
| Дискретность задания уставок | равна разрешающей способности индикации |
| Логика работы выходных устройств | прямой гистерезис ("нагрев") |
| Погрешность срабатывания выходных устройств | не более разрешающей способности индикации |
| Индикация замыкания контактов выходных устройств | 3 красных светодиода |
| Сохранение в энергонезависимой памяти | текущие уставки и поправки |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP20 |
| Материал корпуса | пластмасса |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.2 |
| Температура окружающего воздуха, °С | 0…40 |
| Питание | ~ 220 В; 50 Гц |
| Потребляемая мощность, Вт, не более | 7 |
| Габаритные размеры, мм, не более | 48х96х145 |
| Размер окна для установки в щите, мм | 45,5х93 |
| Масса, кг, не более | 0,65 |
| Основные функции и отличительные особенности: v позиционное регулирование от трех независимых реле; v сигнализация состояния выходных коммутирующих элементов; v наличие внутренней энергонезависимой памяти, позволяющей сохранять данные регулирования после выключения питания прибора; v линеаризация сигналов от термопар в соответствии с НСХ преобразованием; v сигнализация о выходе измеряемой температуры за границы диапазона;
v наличие системы автоматического определения неисправностей;
v компенсация температуры холодных концов термопар;
v сторожевой таймер; v сигнализация обрыва цепей датчика. Таблица 1
| Тип первичного преобра-зователя
| Характеристика первичного
преобразователя, НСХ
| Пределы допускаемой основной абсолютной погрешности, ºС
| Диапазон измеряемых температур, ºС
|
| ТХА
| ХА(К)
| 5
| от – 80 до +999
|
| ТХК
| ХК (L)
| 4
| от – 80 до +800
|
| ТПП
| ПП(S)
| 6
| от 0 до 999
|
| ТПР
| ПР(В)
| от 300 до 999
|
| ТСМ
| 50М (α = 0,00428 °С-1)
| 2
| от – 80 до +200
|
| ТСМ
| 100М (α = 0,00428 °С-1)
|
| ТСП
| 50П (α = 0,00391 °С-1)
| 3
| от – 80 до +850
|
| ТСП
| Pt50 (α = 0,00385 °С-1)
|
| ТСП
| 100П (α = 0,00391 °С-1)
|
| ТСП
| Pt100 (α = 0,00385 °С-1)
|
| ТЖК
| ЖК(J)
| 4
| от -80 до +700
|
Комплектность:
- микропроцессорный регулятор температуры РТ-10; - руководство по эксплуатации; - комплект монтажных частей; - соединитель 2EDGK-5.08-02P-1-4;
- соединитель 2EDGK-5.08-04P-1-4; - соединитель 2EDGK-5.08-06P-1-4; |
| |

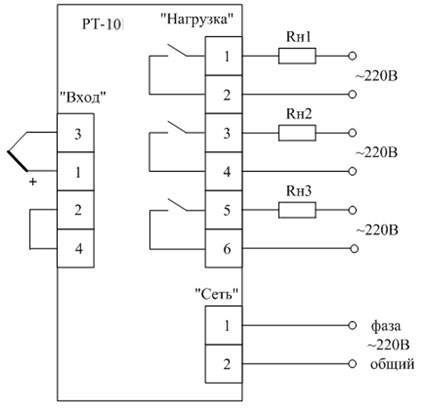

| Схема подключения РТ-10, предназначенных для работы с термопарными датчиками

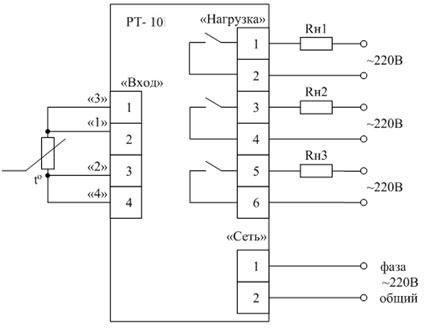

| | Схема подключения РТ-10,
предназначенных для работы с термометрами сопротивления
|
|
|
|
|
| | | |
| Порядок записи при заказе: «РТ-10-Х» 1 1 - Тип датчика:
1 - ТХА(K)
2 - ТХК(L)
3 - ТПП(S)
4 - ТПР(B)
5 - ТСМ 50М, α=0,00428 (W100=1,4280)
6 - ТСМ 100М, α=0,00428 (W100=1,4280)
7 - ТСП 50П, α=0,00391 (W100=1,3910)
8 - ТСП 50П, α=0,00850 (W100=1,3850)
9 - ТСП 100П, α=0,00391 (W100=1,3910)
10 - ТСП 100П, α=0,003850 (W100=1,3850)
11 - ТЖК(J) |
| Пример записи при заказе: «Регулятор температуры РТ-10 - 1» Регулятор температуры РТ-10, предназначенный для работы с датчиками ТХА (К).
|
|
