ИЗМЕРИТЕЛИ ТЕМПЕРАТУРЫ ИТ-3
Предлагается измеритель температуры ИТ–3 со склада надежного поставщика. Осуществим доставку по России и СНГ.
НАЗНАЧЕНИЕ:
Измерители температуры ИТ – 3 предназначены для измерения и цифровой индикации температуры в градусах Кельвина при работе с внешним датчиком температуры.
Приборы были разработаны по заказу омской “Криогентехники” для высокоточного измерения сверхнизкой температуры сжиженных газов. Для связи с компьютером ИТ-3 имеют интерфейс RS-485, при помощи которого пользователь может объединить в сеть до 32-х приборов. Дистанционно можно вводить в ИТ-3 параметры подключенного к ИТ-3 датчика, номер прибора в сети RS-485, значение уставки и осуществлять настройку измерителя. Встроенное реле сигнализации делает возможным использовать ИТ-3 в качестве аварийного (включать защитные устройства). Измерители выполнен в металлическом, с защитой от вибраций корпусе настольного исполнения.
Выполняемые функции:
- измерение и индикация температуры при работе с внешним датчиком ТСП 100П, α=0,00391 ºC-1 с индивидуальной градуировкой по четырехпроводной схеме подключения;
- отображение значений измеряемой температуры на четырехразрядном знаковом индикаторе;
- сигнализация о достижении заданной температуры;
- индикатор красного цвета для отображения состояния канала сигнализации (вкл./выкл);
- обмен информацией с компьютером по интерфейсу RS-485;
- при подключении к компьютеру необходимо использовать преобразователь интерфейса RS-232/RS-485 ДДШ 2.206.006;
- обмен информацией;
- между ИТ-3 и преобразователем интерфейса - RS -485;
- между преобразователем интерфейса и компьютером - RS-232.
ИТ-3 выпускаются по ТУ 4211-019-02566540-2004
Выходные устройства:
1 контактная группа реле - ~ 242 В, 3 А
| Характеристики | Измерители температуры | |
| ИТ-3-0 | ИТ-3-1 | |
| Тип датчика |
платиновое термосопротивление 100 Ом α=0,00428 ºC-1 (W100=1,428) с индивидуальной градуировкой |
|
| Подключение датчика | 4-проводное включение | |
| Диапазон измеряемых температур, К | 15…373 | |
| Вид индикации |
цифровая светодиодная; 4 разряда (высота цифр 14мм). |
|
Разрешающая способность индикации, К: | ||
- для температур менее 100 К | 0,01 |
|
| - для температур 100 К и более | 0,1 | |
Основная абсолютная погрешность, К, не более: | ||
| - для температур 15 ... 25 К | ± 0,2 | |
| - для температур 25…373 К | ± 1 | |
| Количество каналов измерен | 1 | |
| Количество каналов сигнализации | 1 | |
| Значение уставки, К | 333+5 | |
| Индикация замыкания контактов выходных устройств | 1 красный светодиод | |
| Связь с ЭВМ | RS-485 | |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP40 | |
| Материал корпуса | металл | |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.2 | |
| Температура окружающего воздуха, ºС | 0 … 40 | |
| Питание | ~ (198-242) В; (50±2,5) Гц | ~ (216-264) В; (50±2,5) Гц |
| Потребляемая мощность, Вт, не более | 5 | |
| Габаритные размеры, мм, не более | 48х96х95 | |
| Масса, кг, не более | 0,5 | |

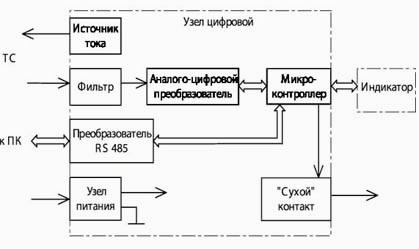

Структурная схема измерителей температуры ИТ-3
Комплектность:
- измеритель температуры ИТ-3;
- вилка РШ2Н-1-29;
- комплект монтажных частей;
- программное обеспечение;
- руководство по эксплуатации.
Пример записи при заказе:
«Измеритель температуры ИТ-3-1
для работы от сети переменного тока ~230 В 50 Гц.

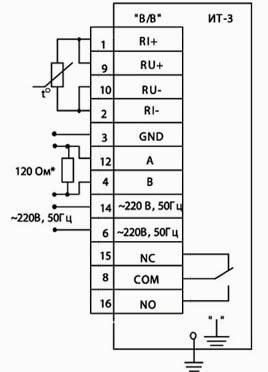

Схема подключения измерителя температуры
* Резистор подключается к измерителям, установленным в начале и в конце линии связи.
Мощность резистора не менее 0,25 Вт.
