Уровнемер моноблочный ПУМА 100
В продаже уровнемер ПУМА модели 100 от компании УЭК. Высокое качество продукции. Гарантийный срок на продукцию, быстрая и бережная доставка
Уровнемер ПУМА100 (емкостной преобразователь уровня) предназначен для непрерывного измерения уровня жидких или сыпучих сред в технологических и товарных резервуарах, танках, силосах, бункерах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением, а также для передачи измерительной информации по интерфейсу RS485 другим устройствам систем автоматизированного управления (АСУ).
Комплект поставки
1. Уровнемер моноблочный ПУМА 100 – 1 шт.
2. Руководство по эксплуатации – 1 экз.
Основные функции
| преобразование емкости чувствительного элемента в уровень контролируемой среды; |
| формирование унифицированного токового сигнала, пропорционального значению измеряемой величины; |
| выдача результатов измерения по интерфейсу RS-485 на устройства верхнего уровня в линейных, объемных или относительных единицах (см, м, л, м3, %) по протоколу ModBus RTU; |
| автодиагностика и сигнализация отказов; |
| адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах. |
Принцип действия
Принцип действия уровнемера основан на преобразовании электрической емкости чувствительного элемента в частотный сигнал. Величина электрической емкости чувствительного элемента и, соответственно, длительность периода частотного сигнала зависит от глубины погружения ЧЭ в контролируемую среду, т.е. от положения уровня.
Уровнемеры ПУМА100 могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.
Уровнемер ПУМА100 может использоваться в комплекте со следующими техническими и программными средствами, поставляемыми отдельно:
– промышленный контроллер с соответствующим программным обеспечением или ПЭВМ (подключается до 250 уровнемеров ПУМА100);
– преобразователь интерфейса RS-485/RS-232;
– блок питания;
– программное обеспечение верхнего уровня.Исполнения уровнемеров Уровнемер ПУМА100 представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения уровнемера: конструкция, материал и длина ЧЭ.

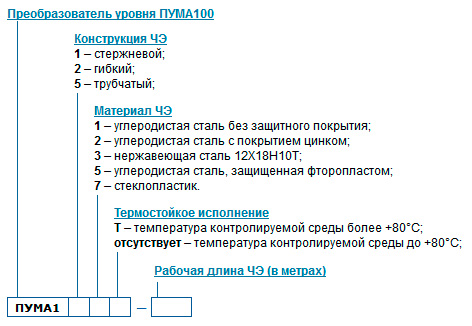

Структура условного обозначения
 |
Основные типы уровнемеров ПУМА100 и рекомендуемая область применения
Характеристики
