Проходные изоляторы ИП 10/630, 10/1000, 10/1600, 10/3150 кВ
Изоляторы ИП 10/630, 10/1000, 10/1600, 10/3150 10 кВ в наличии на складе компании «УЭК». Гибкие условия оплаты и доставки.
Назначение: для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В, частотой 100 Гц, а также для закрытых токопроводов.

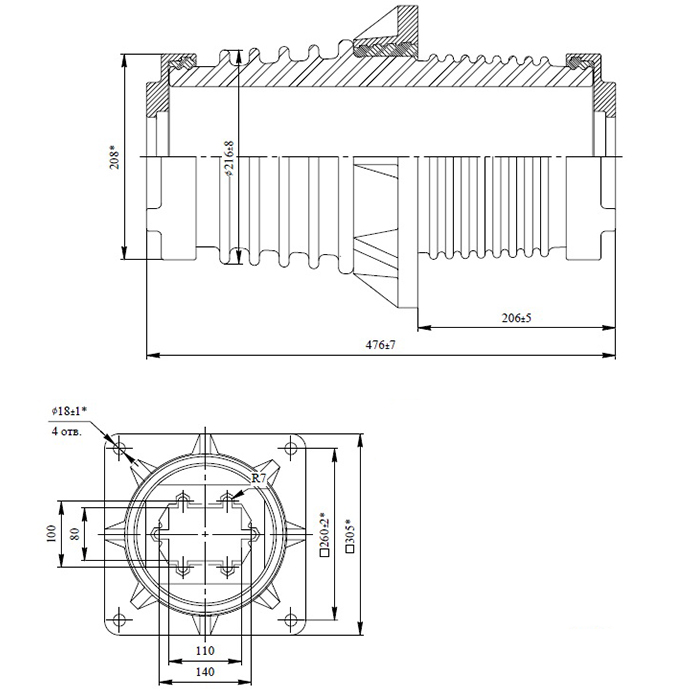

Рисунок 3

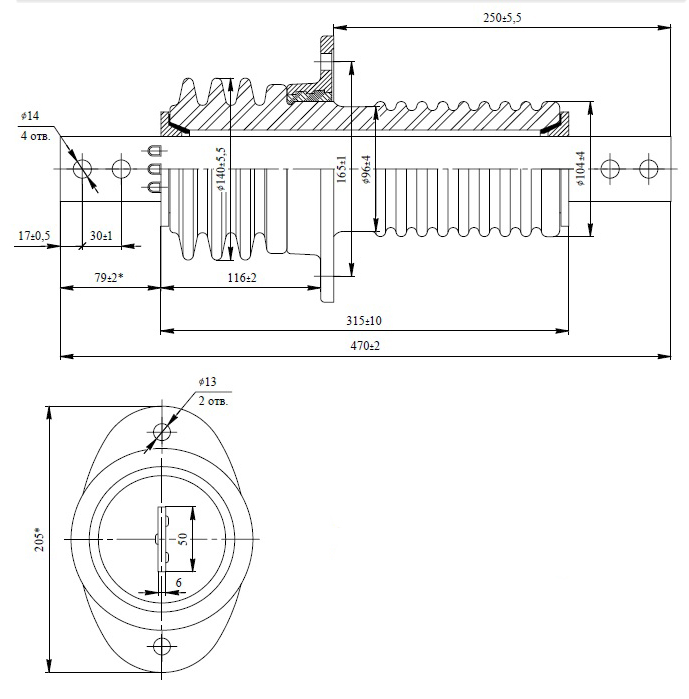

Рисунок 4

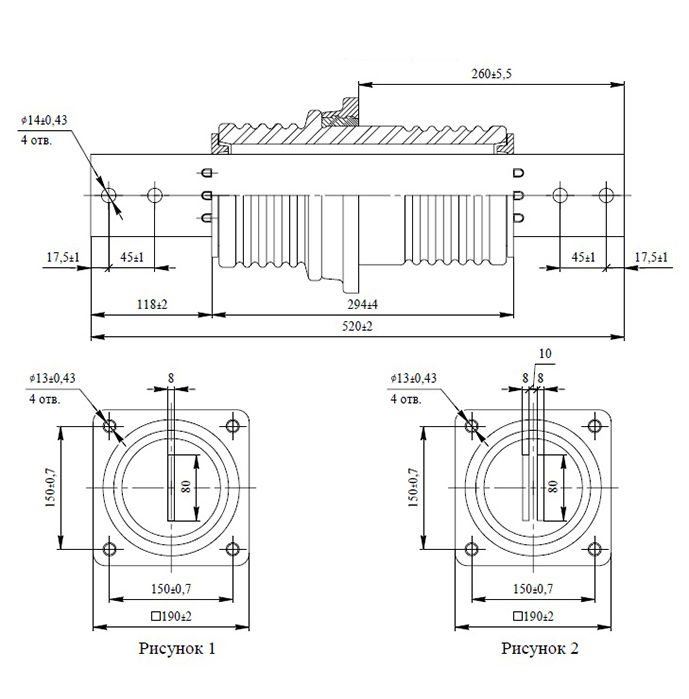

| Тип | Рисунок | Номинальное напряжение, кВ | Импульс. напряжение, кВ | Номинальный ток, А | Минимальная разрушающая сила на изгиб, кН | Масса, кг |
| ИП-10/1000-7,5 У3 | 1 | 10 | 80 | 1000 | 7,5 | 7,0 |
| ИП 10/1000-7,5 УХЛ, Т2 | 1 | 10 | 80 | 1000 | 7,5 | 8,0 |
| ИП-10/1000-3150-30 УХЛ, Т2 | 3 | 10 | 80 | 1000-3150 | 30 | 24,5 |
| ИП-10/1600-7,5 У3 | 2 | 10 | 80 | 1600 | 7,5 | 7,0 |
| ИП-10/1600-7,5 УХЛ, Т2 | 2 | 10 | 80 | 1600 | 7,5 | 9,0 |
| ИП-10/630-7,5 УХЛ, Т2 | 4 | 10 | 80 | 630 | 7,5 | 7,0 |
