Изолятор ШС 20 ЕД

Изолятор ШС-20 ЕД в наличии на складе компании «УЭК». Гибкие условия сотрудничества. Доставка по регионам Республика Марий Эл, Ижевск, Киров, Иркутск.

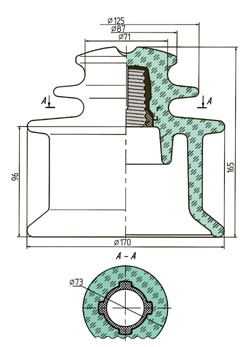

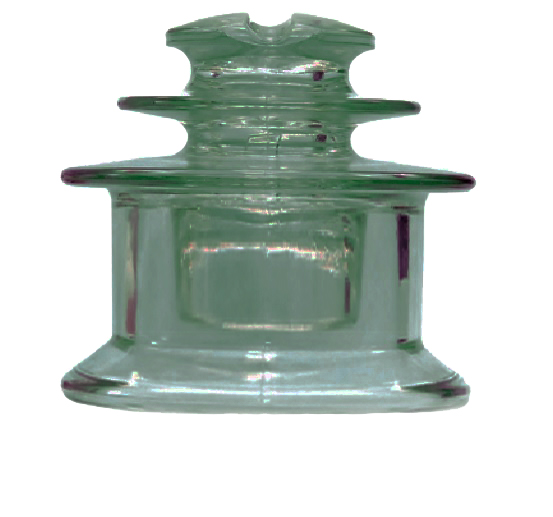

ШС-20 ЕДсхема ШС-20 ЕД

Изолятор ШС-20 используется для изолированного крепления проводов типа А, АС, СИП-3 и другого типа голых или изолированных проводов на воздушных линиях электропередач, в РУ подстанций и электростанций переменного тока, напряжением 6 - 20 кВ, частотой до 100 Гц.

Технические характеристики ШС-20 ЕД

Наименование характеристик

Значение

Номинальное напряжение

20 кВ

Выдерживаемое напряжение полного грозового импульса

125 кВ

Диаметр изолятора, D

170 мм

Строительная высота, H

165 мм

Номинальная длина пути утечки

415 мм

Нормированная механическая разрушающая сила при изгибе

13,0 кН

Пробивное напряжение в изоляционной среде

130 кВ

Выдерживаемое напряжение 50гц (сухое)

70 кВ

Выдерживаемое напряжение 50гц (под дождем)

50 кВ

Масса

2,52 кг
